前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀控速器为厂家全过程式控速器，其組成图甲随时。I号喷油阀控速器通常由win7驱程器安装件、飞球、控速弹簧片、传动装置这部份和支配这部份等組成。I号喷油阀控速器的win7驱程器安装件为存在60°。锥面的win7驱程器安装盘。在win7驱程器安装盘的内测有6个沿径向的半弧形凹形槽。win7驱程器安装盘压紧在win7驱程器安装轴套上而两者之间并成一体化，以后经由半圆键和紧锁螺母使其和喷油阀的气缸轴相互。

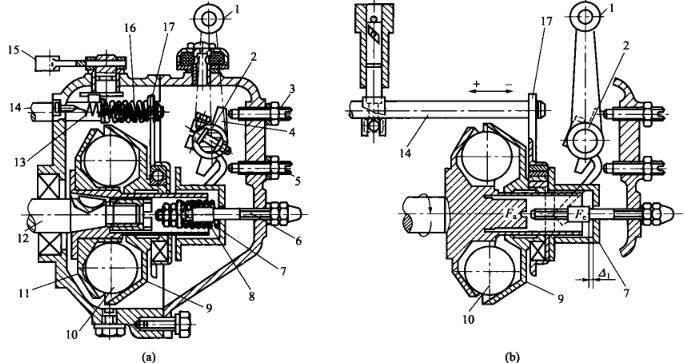

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个直径约为25.4mm的飞球处于驱使盘的凹槽里，随驱使盘混着扭动。飞球其它侧为与基准面成45°锥面的阻力盘，阻力盘滑套在驱使轴套上。工作的时飞球的离心分离力能力在阻力盘上，其轴上分力Fa.将使阻力盘沿轴上划动。全套在阻力盘.上的划动滑动轴承和机械齿轮变速箱板也无常的意思运动。机械齿轮变速箱板顶端套在油泵撑杆上，因而油泵撑杆也无常的意思运动，而使变油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
